Om du någonsin har arbetat med elektroniktillverkning, biltestning, montering av medicinsk utrustning eller prototyper för konsumentteknologi, har du troligen interagerat med pogo-stift – de där små fjäderbelastade kontakterna som levererar ström, signal eller data mellan två komponenter utan att behöva löda. Men vad många inte inser är att färdiga pogo-stift sällan passar alla unika designbehov. Oavsett om du bygger en medicinsk sensor som fungerar i steriliseringscykler, en elfordonskomponent (EV) med hög effekt eller en kompakt bärbar enhet, är anpassning nyckeln för att säkerställa att din kontakt fungerar pålitligt, säkert och effektivt. Som en pogo pin-leverantör med många års erfarenhet av att lösa kontaktutmaningar för ingenjörer runt om i världen, har jag sett hur skräddarsydda pogo pin-designer förvandlar bra produkter till fantastiska. I det här inlägget kommer jag att bryta ner de vanligaste anpassningsalternativen, förklara varför de är viktiga och dela med mig av verkliga exempel på hur de har hjälpt våra kunder.

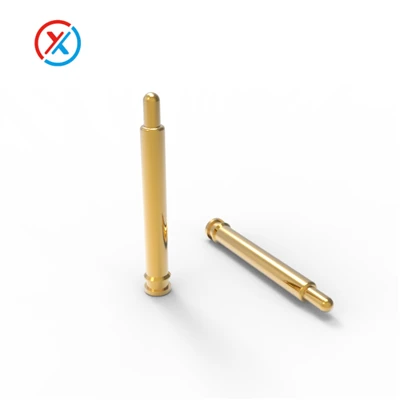

Låt oss först börja med grunderna: en vanlig pogo-stift har tre kärndelar - en kolv (den del som kommer i kontakt med din enhet), en fjäder (som ger konsekvent spänning) och en cylinder (det yttre höljet som håller allt på plats). Var och en av dessa delar kan modifieras, och de val du gör beror på din applikations specifika krav.
Ett av de mest kritiska anpassningsalternativen är nuvarande kapacitet. Inte alla projekt behöver en stift som kan hantera 10+ ampere, men om du arbetar med EV-batterihanteringssystem (BMS), industriella elverktyg eller högeffektsladdningsstationer, kommer en vanlig pogo-stift helt enkelt inte att klippa den. Det är där fjäderbelastade kontakter hög ström kommer in i bilden. Vi har designat anpassade högströmspogo-stift som kan bära upp till 50 ampere, genom att justera två nyckelfaktorer: fatstorlek och kontaktmaterial. En bredare cylinder möjliggör en tjockare, mer ledande bana, och att välja material som guldpläterad koppar eller volframlegeringar (istället för standardmässing) minskar motståndet och förhindrar överhettning. Till exempel behövde en kund som byggde en bärbar el-laddare ett pogostift som kunde överföra 30 ampere utan att tappa spänningen eller smälta under 1 000+ laddningscykler. Vårt team justerade cylinderdiametern från 1,5 mm till 2,5 mm och använde en volfram-kopparkolv, och stiften klarade alla sina termiska och hållbarhetstester. Utan denna anpassning skulle deras laddare ha överhettats och misslyckats med säkerhetsstandarder.
Därefter kontakta spets geometri. Kolvspetsen är den del som trycker mot den passande ytan (som en PCB-dyna eller en annan kontakt), så dess form påverkar direkt hur väl stiftet får kontakt. Standardspetsar är vanligtvis rundade eller platta, men anpassade spetsar kan lösa problem som feljustering, låg signalöverföring eller slitage. Låt oss säga att du arbetar på en bärbar enhet där pogo-stiften måste hamna i linje med små, böjda kuddar på ett flexibelt kretskort. En vanlig rundad spets kan glida och orsaka intermittenta anslutningar. Istället kan en konkav (koppformad) spets eller en kilformad spets som passar in i ett litet spår på kretskortet skapa en mer stabil, konsekvent anslutning. Ett annat exempel: en kund som bygger en medicinsk glukosmätare som måste tränga igenom en tunn, flexibel sensorfilm. Vi anpassade en spetsig spets i mikrostorlek (0,3 mm i diameter) som kunde penetrera filmen utan att böjas, även efter 500+ insättningar. Den här typen av precision är omöjlig med vanliga stift, som ofta har en storlek som passar alla som inte tar hänsyn till specifika parningsytor.
Spänning och fjäderkraft är ett annat område där anpassning gör stor skillnad. För mycket kraft, och stiftet kommer att slita ut den passande komponenten för snabbt; för lite, och det kommer inte att skapa en säker anslutning, vilket leder till att signalen faller. För applikationer med hög vibration – som infotainmentsystem för bilar eller flygsensorer – behöver du högre fjäderkraft för att hålla stiftet tryckt mot kontakten, även när enheten studsar nerför en motorväg eller på 30 000 fot. Vi arbetade nyligen med en rymdklient vars ursprungliga pogo-stift skulle lossna under vibrationstester, vilket gjorde att deras sensor misslyckades mitt under flygningen. Vi justerade fjäderns trådmått och spiralantal för att öka spänningen från 5N till 12N, vilket höll stiftet på plats även under 10g vibrationsbelastningar. För applikationer med låg kraft, som en smartklocka som sitter mot din hud, kan vi minska spänningen till 1N eller mindre, så att stiftet inte irriterar användaren eller sliter ut enhetens hölje över tiden. Den balansen är något som inte alltid går att få rätt på hyllan, eftersom de är designade för allmänt bruk, inte specifika miljöer.
Materialval går hand i hand med alla dessa anpassningar, och det handlar inte bara om konduktivitet – du måste ta hänsyn till hållbarhet, korrosionsbeständighet och myndighetskrav. För projekt som behöver uppfylla RoHS- eller REACH-standarder, som medicintekniska produkter eller konsumentteknik som säljs i EU, är blyfria material inte förhandlingsbara. Många av våra kunder letar efter pogo pin blyfria högkvalitativa alternativ, som använder material som tennpläterad koppar eller guld över nickel, istället för blybaserade legeringar. För applikationer som utsätts för fukt eller kemikalier, som undervattenssensorer eller industriell rengöringsutrustning, kan vi använda korrosionsbeständiga material som rostfritt stål eller guldplätering med en tjockare beläggning (upp till 50 mikrotum) för att förhindra rost. Vi arbetar även med kunder inom livsmedels- och dryckesindustrin, där pogostift måste tåla frekvent tvättning med hårda tvättmedel. För de projekten använder vi en passiveringsbehandling på det rostfria stålröret för att motstå korrosion, vilket är en del av vår blyfria pogo-stiftlinje som uppfyller FDA:s livsmedelssäkerhetsstandarder. Det är viktigt att notera att inte alla blyfria stift är likadana – att skära hörn med billig plätering kan leda till smuts eller dålig ledningsförmåga över tid, vilket är anledningen till att vi prioriterar kvalitetsmaterial för varje kundbeställning.
Längd och monteringskonfiguration förbises ofta, men de kan göra eller bryta en design. Pogo-stift måste passa in i trånga utrymmen, särskilt i kompakt elektronik som öronsnäckor eller smartklockor. En vanlig pogo-stift kan vara 5 mm lång, men om ditt PCB bara är 3 mm tjockt behöver du en kortare pipa för att undvika att sticka ut. Vi har designat anpassade stift så korta som 2 mm och så långa som 20 mm, beroende på tillgängligt utrymme. Montering är en annan nyckelfaktor: vissa projekt kräver ytmonterade (SMT) pogo-stift som löder direkt till PCB, medan andra behöver genomgående stift som sätts in i hål och löds på andra sidan. För en kund som byggde en 5G-basstation skapade vi anpassade SMT-pogo-stift med en lågprofilcylinder (1 mm hög) som passade in i basstationens täta PCB-layout, där det var knappt 0,5 mm utrymme mellan komponenterna. Utan den anpassade längden skulle stiften ha kortslutits med intilliggande delar. Vissa projekt behöver också icke-standardiserade monteringsflänsar för att hålla stiftet i linje, som vi designar för att passa det exakta hålmönstret för kundens montering.
Ytfinish och pläteringstjocklek är små detaljer som har stor inverkan på prestanda. En guldplätering på 10 mikrotum räcker för lågström, kortvarig användning, men för högfrekventa signalapplikationer som 5G eller radar behöver du en tjockare guldplätering (20 mikrotum eller mer) för att minska signalförlusten. Vi arbetade nyligen med en tillverkare av 5G-router vars ursprungliga pogo-stift hade tunn guldplätering, vilket orsakade signaldämpning som gjorde routerns Wi-Fi-räckvidd kortare än vad som krävs. Vi ökade guldplätering till 25 mikrotum, och signalförlusten sjönk med 15 %, vilket uppfyllde deras FCC-krav. För projekt som behöver motstå slitage, som kontakter som sätts in och tas bort tusentals gånger, är en rodiumplätering över guld ett bra alternativ – rodium är hårdare än guld, så det repar sig inte lika lätt. Det är dessa små, anpassade justeringar av plätering som gör att en stift fungerar i långvariga applikationer med hög stress.
Beläggning och miljöbeständighet är ytterligare ett lager av anpassning, särskilt för projekt som arbetar under svåra förhållanden. För militära eller utomhusapplikationer, där pogo-stift utsätts för extrema temperaturer (-40°C till 125°C), damm och fukt, kan vi applicera en torr smörjmedelsbeläggning på pipan för att minska friktionen, vilket gör det lättare att sätta in stiftet och förhindra att det fastnar. För medicinsk utrustning som genomgår autoklavsterilisering (hög värme och tryck) använder vi material som tål upprepade steriliseringscykler utan att korrodera eller förlora ledningsförmåga. En klient som byggde en kirurgisk robot behövde pogo-stift som kunde gå igenom 100+ autoklavcykler. Vi använde ett rostfritt stålrör med en speciell passiveringsbehandling och guldpläterad kolv, och stiften fungerade fortfarande perfekt efter testning – något standardstift inte kan göra, eftersom deras plätering skulle slitas av under sterilisering.
Nu kanske du undrar: hur gör du en anpassad pogo-nål? Som en av de ledande tillverkarna av pogo-stift i branschen arbetar vi med kunder i varje steg på vägen, från det första konceptet till den slutliga produktionen. Processen börjar med att dela dina krav: vad är den nuvarande kapaciteten, matchningsytan, driftsmiljön och utrymmesbegränsningarna? Vårt ingenjörsteam kommer sedan att designa en prototyp, testa den för hållbarhet, ledningsförmåga och tillförlitlighet, och justera efter behov innan full produktion. Vi har arbetat med nystartade företag som bygger wearables, bilföretag som testar nya sensorer och medicintekniska företag som skapar livräddande verktyg – alla med unika behov och var och en får en pogo-nål som är skräddarsydd för deras projekt.
Om du arbetar med ett projekt där hyllan-pogo-nålar kommer till korta, är anpassning inte bara en trevlig att ha – det är en nödvändighet. Oavsett om du behöver ett stift med hög strömstyrka för en elbil, ett stift i mikrostorlek för en medicinsk utrustning eller ett blyfritt stift för konsumentelektronik, kommer rätt anpassning att göra din produkt mer pålitlig, kompatibel och hållbar. Som leverantör av pogo-stift är vi här för att hjälpa dig att navigera i dessa val, svara på dina frågor och skapa en lösning som passar just dina behov.
Är du redo att diskutera ditt anpassningsprojekt för pogo pin? Vi är här för att samarbeta med dig varje steg på vägen för att säkerställa att din kontakt fungerar som avsett.
Referenser:
- Electronic Connector Design Handbook, 3:e upplagan, McGraw-Hill, 2021
- "Custom Spring Contact Solutions for High-Current Applications," International Journal of Electronics Manufacturing, Vol. 12, nr 2, 2023
- "Lead-Free Connector Materials and Regulatory Compliance," Journal of Medical Device Regulation, Vol. 8, nr 4, 2022
- "Vibrationsmotstånd i fjäderbelastade kopplingar," SAE International Journal of Materials and Manufacturing, Vol. 15, nr 3, 2022
- "Surface Finishing for High-Frequency Signal Connectors," IEEE Transactions on Components, Packaging, and Manufacturing Technology, Vol. 13, nr 1, 2023
