Hur länge håller pogo-dynor?

Som en leverantör av pogo-plattor som har ägnat de senaste 12 åren åt att felsöka kontakter för allt från medicinsk utrustning till konsumentprodukter, är frågan jag oftast får inte "vad är en pogo-dyna?" Det är "hur länge håller pogo-kuddar?" Det är helt vettigt – dessa små, fjäderbelastade komponenter som skapar tillförlitliga elektriska anslutningar utan lödning är arbetshästar för ingenjörer som designar produkter som måste klara tusentals användningsområden. Men här är grejen: det finns inget entydigt svar på den "hur länge" frågan. Livslängden för en pogo-dyna beror på mycket mer än själva komponenten, och jag har sett allt från billiga, knockoff-kuddar som dör efter 50 användningar till högkvalitativa sådana som håller i över en miljon cykler. Låt mig dela upp det här som jag skulle göra för en kund över en kaffe på en mässa – ingen jargong, bara verkliga saker jag har lärt mig att arbeta med de här delarna dagligen.

Låt oss först klargöra vad vi pratar om, eftersom folk ofta blandar ihop pogo-kuddar med andra pogo-kopplingsdelar. En pogo-dyna är den plana, ofta cirkulära eller rektangulära kontaktytan som pogo-stiftet trycker mot för att slutföra kretsen. Det är inte det fjäderbelastade stiftet i sig (det är ett pogostift), och det är inte heller en hel kontakt. För att vara specifik, om du letar efter en kontaktyta som kan paras med flera stift, kanske du vill kolla inPogo Padsida på vår sajt – vi tillverkar anpassade och standardkuddar för alla applikationer, från små bärbara till stora industrimaskiner. Pogo-stiften får all hype, men dynan är lika viktig för om dynan slits eller blir förorenad, misslyckas hela anslutningen, oavsett hur bra stiftet är.

Nu ska vi prata om cykelliv. Det är standardmåttet för hur länge dessa delar håller: hur många gånger du kan trycka in en pogo-stift i dynan och dra ut den innan den elektriska anslutningen sjunker under acceptabla nivåer, eller den fysiska delen går sönder. Jag har testat tusentals sammansättningar i vårt labb, och jag kan berätta att den genomsnittliga livslängden varierar från 1 000 till 1 000 000 cykler. Vänta - 1 000? Det är inte ett stavfel, och 1 000 000 är det inte heller. Gapet beror på tre stora faktorer: byggkvaliteten på dynan och stiftet, hur du använder kontakten och miljöförhållanden.

Låt oss börja med byggkvaliteten, för det är här många kunder skär av sig och slutar med delar som dör alldeles för tidigt. Pogo-kuddar är vanligtvis gjorda av koppar (för ledningsförmåga) pläterade med något som guld, palladium eller till och med nickel, beroende på kostnad. Guld är det vanligaste för applikationer med hög tillförlitlighet eftersom det är mjukt, inte korroderar och ger en konsekvent kontakt. Men inte alla guldpläteringar är likadana. En dyna med 0,1 mikron guldplätering kommer att slitas ut snabbt - kanske efter 1 000 till 5 000 cykler - eftersom guldskiktet är så tunt att det slits igenom och lämnar baskopparn exponerad. Å andra sidan kan en pad med 2 mikron guldplätering lätt hålla 50 000 till 100 000 cykler, ännu mer om den paras ihop med en högkvalitativ pogo-stift.

Det är därför att köpa billiga, omärkta pogo-kuddar från slumpmässiga leverantörer är en sådan chansning. Förra året tog en kund in ett parti sensorer som gick sönder efter 200 användningar; de hade använt en $0,02 pad från en tredjepartssäljare, jämfört med vår $0,08 pad. Den billiga dynan hade en guldplätering på 0,05 mikron, mindre än hälften så tjock som vår standarddyna av industrikvalitet. En gång bytte de till vårPogo Padmed 1,5 mikron guldplätering hoppade deras livslängd till över 70 000 cykler. Det är ett klassiskt fall av "betala nu eller betala senare" - billiga delar kan spara några ören i förväg, men omarbetning av misslyckade produkter eller returer på fältet kommer att kosta dig mycket mer i det långa loppet.

Dessutom spelar kontaktens design som helhet roll. Pogo-kuddar existerar inte i ett vakuum – de fungerar med pogo-stift, och sättet som stiftet griper in i dynan påverkar slitaget. Till exempel, om du använder en rätvinklig pogo-stiftkontakt, kan stiftets vinkel orsaka mer friktion på dynans yta än ett rakt stift. Den extra friktionen gör att dynan slits ut snabbare, även om den är av hög kvalitet. Vi har ett helt avsnitt på vår sida förHögervinklad Pogo-stiftkontaktdelar, konstruerade med släta kolvar som minskar kontaktfriktionen med 30 % jämfört med standard rätvinkliga konstruktioner. Vi testade dessa med våra pogo-kuddar och fann att cykellivslängden ökade med 40% eftersom stiftet glider istället för att skrapa över dynan varje gång den ansluts.

Sedan är det ingreppskraften från pogo-stiftet. Varje pogostift har en fjäder som trycker den mot dynan och skapar den elektriska anslutningen. Om den fjädern är för stark, gräver stiftet in i dynans yta, vilket orsakar överdrivet slitage. Om den är för svag får du dålig anslutning av vibrationer eller smuts. Det är en balans, och det är därför anpassade delar ofta är bättre för specifika applikationer. Till exempel behöver en 16-stifts pogo-stiftkontakt för en smartphonedocka inte samma ingreppskraft som en 16-stiftskontakt för en industrirobot som måste hålla ut miljontals användningar. Vi erbjuder skräddarsydda16-stifts Pogo Pin Connector - Anpassad produktdelar där vi justerar fjäderspänning, pläteringstjocklek och dynmaterial för att matcha exakt vad applikationen behöver. Förra året kom en tillverkare av medicintekniska produkter till oss med en 16-stiftsenhet som behövde hålla i 20 000 steriliseringscykler (något som ingen del av hyllan kunde hantera). Vi anpassade dynan med en hård guldplätering och justerade stiftets fjäder för att minska slitaget, och nu når deras enheter 22 000 cykler utan några anslutningsfel.

Därefter, hur du använder kontakten på löpande band eller i fält. Jag ser att kunder gör två stora misstag här som förkortar livslängden på pogo-dynan väldigt kort. Först dra åt eller felinrikta kontakten. Om en pogo-stift tvingas in i en vinkel i dynan, istället för rakt ner, skapar den en sidobelastning som bär ett spår i dynan, inte bara en platt kontaktpunkt. Med tiden blir det spåret djupare och anslutningen blir inkonsekvent eller slutar fungera. Vi arbetade med ett robotföretag som såg att 30 % av deras kontakter misslyckades efter 1 000 användningar eftersom deras monteringslinjearbetare inte justerade kontakten ordentligt. Vi rekommenderade att lägga till inriktningsguider till sina dockningsstationer, plus utbildning för deras team, och felfrekvensen sjönk till mindre än 1 % – och cykellivslängden gick upp till 12 000 användningar.

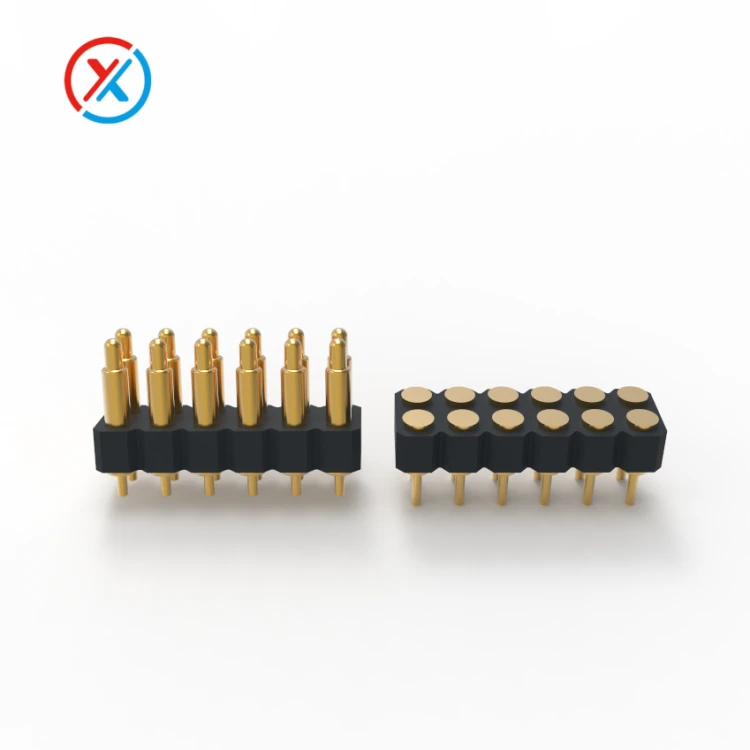

Det andra misstaget är att inte rengöra kontakterna regelbundet. Smuts, damm, hudoljor och till och med små metallspån från tillverkningen kan komma mellan pogostiftet och dynan. Dessa föroreningar fungerar som sandpapper, repar dynans yta varje gång stiftet ansluts, och slits igenom guldplätering på en bråkdel av den normala tiden. För delar som används i industriella eller utomhusmiljöer rekommenderar vi alltid att du lägger till ett rengöringssteg: antingen en liten borste som går över dynan med några gångers mellanrum, eller en pogostift med en torkare som rengör dynan när den ansluts. VårPogo Pin dockningskontaktdelar levereras som standard med en inbyggd torkare av exakt denna anledning – de är designade för högcykeldockningstillämpningar, som testutrustning och batteriladdare, där damm är ett problem. Vi testade dessa kontakter utomhus i ett år, och även i en dammig lagermiljö behöll de 95 % av sin ursprungliga anslutningskvalitet efter 50 000 användningar, jämfört med standardkontakter som sjönk till 70 % vid 10 000 cykler.

Miljöförhållanden spelar också en stor roll. Om din produkt används inomhus, vid rumstemperatur, med låg luftfuktighet, kommer pogo-kuddar att hålla mycket längre än om de används i extrem värme, kyla eller hög luftfuktighet. Höga temperaturer (över 85°C, till exempel) påskyndar metalltrötthet i dynan och stiftet, plus att guldplätering kan oxidera snabbare vid höga temperaturer. Kalla temperaturer, å andra sidan, gör fjädrarna styvare, så stiften pressar hårdare mot dynorna, vilket ökar slitaget. Hög luftfuktighet kan orsaka korrosion, speciellt om plätering har några små defekter. Jag hade en kund som tillverkade utomhussensorer som misslyckades efter 500 användningar i ett ökenklimat – extrem värme och vindblåst damm dödade deras pogo-kuddar. Vi bytte dem till en dyna med en tjockare, korrosionsbeständig guldplätering (vi erbjuder palladium-guldlegeringar för tuffa miljöer) och en pogo-stift med en titaniumfjäder som fungerar bra i extrema temperaturer, och deras livslängd hoppade till 15 000 cykler, även i 110°F värme.

Låt oss nu prata om verkliga exempel, inte bara labbnummer. En konsumentelektronikprodukt som ett trådlöst laddningsfodral för öronproppar? Som använder en liten pogo-dyna och nål, och du kommer att få kanske 1 000 till 5 000 användningar innan dynan börjar slitas ut. Det är helt okej – du kommer förmodligen inte att använda fodralet på mer än några år i alla fall. En smartphone docka? Det används några gånger om dagen, så du vill att det ska hålla i 2 till 5 år, vilket översätts till cirka 1 000 till 5 000 cykler. Det är därför standard16-stifts Pogo-stiftkontaktdelar med 1 mikron guldplätering fungerar perfekt för det. Men en medicinteknisk produkt som behöver laddas eller testas hundratals gånger om året, och som måste hålla i 10 år? Du behöver en högkvalitativ dyna med 2+ mikron guldplätering, en korrekt matchad pogo-stift och kanske till och med en anpassad design för att klara belastningen. Det är där våra skräddarsydda delar kommer in – vi har designat pogo-kuddar för implanterbara enheter, testutrustning som körs 24/7 och industrirobotar som gör miljontals anslutningar.

Vänta, men hur är det med "livets slut"? Många frågar hur man vet när en pogo-kudde är utsliten, så att de inte behöver byta ut delar i förtid. Det första tecknet är inkonsekvent elektrisk anslutning – du kommer att få intermittenta fall eller högre motstånd än vad applikationen tillåter. Om du mäter motståndet efter 1 000 användningar, och det är 20 mOhm, är det normalt. Om den hoppar till 100 mOhm, är det ett tecken på att guldpläteringen slits igenom, och du måste byta ut dynan. Visuellt kommer du att se en glänsande, sliten fläck där stiftet trycker - om den punkten är mer än halva diametern på dynan, eller om du kan se kopparbasen under guldet, är det dags för en förändring.

Så, sätta ihop det hela: svaret på "hur länge håller pogo-kuddar?" är: "Det beror på, men med rätt del, design och användning kan du få exakt den livslängd du behöver." Som leverantör är mitt jobb inte att sälja den billigaste delen till dig – det är att hjälpa dig att välja rätt del för din applikation, så att du inte har problem längre fram. Oavsett om du behöver en standardPogo Padför en lågcykelkonsumentprodukt, aHögervinklad Pogo-stiftkontaktför en utrymmesbegränsad enhet eller en anpassad16-stifts Pogo Pin Connector - Anpassad produktför en industriell eller medicinsk tillämpning med hög cykel kan vi skräddarsy en lösning som passar.

Om du arbetar med ett projekt och vill se till att dina pogo-kuddar håller så länge de behöver – oavsett om det är 1 000 cykler eller 1 000 000 – kontakta vårt team för att diskutera dina krav. Vi har arbetat med tusentals designers och ingenjörer, och vi kan hjälpa dig att välja rätt plätering, fjäderspänning och design för att få den pålitliga anslutningen du behöver, utan att slösa pengar på överbyggda delar eller billiga delar som misslyckas i förtid.
